一、混凝土泵車分動箱切換原理的簡單介紹

混凝土泵車是在載重汽車底盤上進行改造而成的，它是在底盤上安裝有運動和動力傳動裝置、泵送和攪拌裝置、布料裝置以及其它一些輔助裝置?；炷帘密嚨膭恿νㄟ^動力分動箱將發動機的動力傳送給液壓泵組或者后橋，液壓泵推動活塞帶動混凝土泵工作。然后利用泵車上的布料桿和輸送管，將混凝土輸送到一定的高度和距離?；炷帘密嚨陌l(fā)動機除了驅動泵車行駛外，也用來驅動泵送機構、攪拌機構及布料機構等工作裝置。

混凝土泵車各工作裝置的動力來源于汽車發動機。在混凝土泵車工作時，汽車發動機的動力通過變速箱傳給分動箱，再經過分動箱切換后傳遞給各液壓泵或底盤后橋。當司機發出切換到泵送位的指令時，氣動電磁閥控制分動箱上的氣缸推動撥叉，撥叉再推動分離齒輪切換到泵送位置，同時切斷通往后橋的動力，使汽車處于駐車狀態。反之，切換到行駛位置。

二、故障現象及故障分析

有一臺普茨邁斯特機械（上海）公司產的BSF36.09泵車，一次在工地施工結束后，準備收工時，忽然發生了全車的液壓系統全部無壓力的故障，感覺分動箱的輸出動力在行駛位置上，當司機發出切換到泵送位置指令時，看到撥叉桿端頭能夠縮回，但是分動箱內的分離齒輪就是不離開行駛位置，因此該齒輪也不會切換到泵送位置。雖然已經收回了臂桿，三只支腿已提起，但是支腿還未徹底收回。令人頭痛的問題是，還有一個前支腿完全支承在地面上，上面壓著1/4左右的車體重量，接近10t的重力壓在該支腿上。如果不解決該問題，即使泵車能行駛，也無法從工地開回公司。

三、泵車支腿問題的處理

分析泵車支腿液壓系統原理，發現泵車的每個支腿液壓缸都帶雙向制動閥保護，即使拆下供油油管，也無法將油缸無桿腔中的液壓油放出，而且雙向制動閥接在液壓缸無桿腔進油口上，在不拆下雙向制動閥的情況下無法拆開，就收不回支腿。只有在雙向制動閥上想辦法了，泵車的支腿液壓系統原理圖如圖1所示。

在支腿上的雙向制動閥（零備件手冊上未詳細介紹該雙向制動閥的結構）上有一個大號螺帽，分析雙向制動閥是由兩個可控單向閥組成的，該螺帽是其中的一個，讓人試著用扳手松開螺帽，有液壓油滲出。當松到三、四圈時，該可控單向閥被噴射出來，值得慶幸的是操作人員有所準備，將身體躲開了，未造成人員傷害。終用撬棍等將該支腿收起，并用鐵線將其加固，也采用類似的方法將其它三個支腿收回合攏。

總結處理這次故障的經驗，應該用千斤頂將支腿臂頂起，將油缸內的油壓釋放掉，再拆雙向制動閥，就不會有危險了。

四、修理分動箱的方法和過程

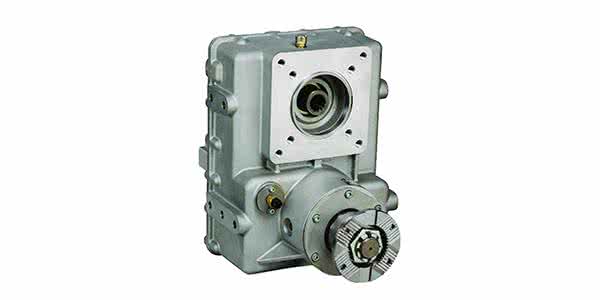

將泵車停好后，拆掉分動箱前、后的順軸。用手拉葫蘆將帶有主泵的泵組吊住，拆下該泵組，再將臂架和支腿泵拆下。卸下分動箱，將其解體后，發現銅質合金的撥叉折斷了。分動箱結構示意圖如圖2所示。

與普茨邁斯特機械（上海）公司聯系購買撥叉事宜，廠家無法提供現貨，只能向德國總部定購了，而且十天后才能到貨。為解燃眉之急，研究決定采用銅焊法將折斷的撥叉修復，首先將折斷的端面用砂輪機打坡口，用氣焊法將撥叉焊好，再用角磨機將多余的焊肉處理掉，再用砂紙等將其表面處理好，經過清洗處理后裝機，試車一切正常。一直使用了三年未再出現此類故障。
